提取浓缩机组ZNTD-50L/100L您当前所在的位置:首页>>产品展示>> > 产品展示 > 提取浓缩系列>>详细介绍

提取浓缩机组ZNTD-50L/100L

日期:2012-6-7 8:58:00 标签:提取浓缩机组







技术参数

性能说明

微型

提取浓缩机组

规格型号

ZNTD-50

电加热

外形尺寸(长×宽×高)

2500×953×2245mm

提取罐

提取罐容积       L

50

1、提取罐结构:支耳安装,上下椭圆形封头,夹套加热,手动快开出渣。

2、表面处理:设备内外表面抛光,确保无卫生死角。

3、材质厚度:内胆δ=3mm/304;夹套δ=3mm/304;保温δ=2mm/304

4、设备附件:消泡器、1.5m2冷凝器、1.2L油水分离器、及系统内连接管道、阀门、仪表等

投料量        kg/

5-15

加热面积         m2

0.6

夹套工作压力   MPa

<0.1

夹套工作温度

105

内胆工作压力   MPa

-0.09

电加热总功率     KW

12

电加热组

2

电加热介质

浓缩部份

浓缩罐容积       L

50

1、设备组成:本套设备由浓缩罐、真空缓冲罐、受液槽、真空泵及系统内连接管道、阀件、配套仪表等组成。

2、设备材质及厚度:内胆δ=3mm/304;夹套δ=3mm/304;保温δ=2mm/304;受液槽δ=3mm/304

3、表面处理:设备内外表面抛光,确保无卫生死角。

加热面积         m2

0.58

受液槽容积       L

50

夹套工作温度

105

浓缩比重

1.2-1.4

电加热总功率     KW

12

电加热组

2

电加热介质

共同参数

浓缩或提取温度

45-100

1、罐上配置:A、压力表3件;B、温度计2件;C、防爆视镜、灯;D、真空压力表1件;E、清洗球3;F、安全阀2;G、液位视镜2件。

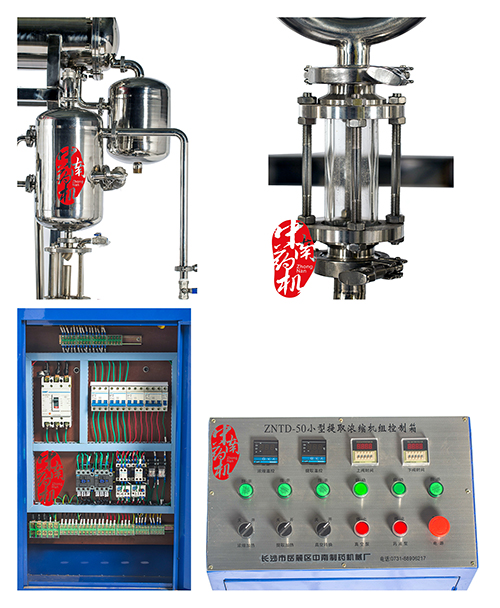

2、附件:配控制箱1件、温控仪2个。

加热介质

温度显示范围

0-200

循环耗水量     t/h

2






技术参数

性能说明

微型

提取浓缩机组

规格型号

ZNTD-100

电加热

外形尺寸(长×宽×高)

2850×850×2429mm

提取罐

提取罐容积       L

100

1、提取罐结构:支耳安装,上下椭圆形封头,夹套加热,手动快开出渣。

2、表面处理:设备内外表面抛光,确保无卫生死角。

3、材质厚度:内胆δ=3mm/304;夹套δ=4mm/Q235-B;保温δ=2mm/304

4、设备附件:消泡器、2m2冷凝器、0.35m2冷却器、1.2L油水分离器、过滤器、药液泵、及系统内连接管道、阀门、仪表等

投料量        kg/

10-30

加热面积         m2

1

夹套工作压力   MPa

<0.1

内胆工作压力   MPa

-0.09

电加热总功率     KW

15

电加热组

2

电加热介质

浓缩部份

浓缩罐容积       L

100

1、设备组成:本套设备由浓缩罐、真空缓冲罐、受液槽、真空泵及系统内连接管道、阀件、配套仪表等组成。

2、设备材质及厚度:内胆δ=3mm/304;夹套δ=4mm/Q235-B;保温δ=2mm/304;受液槽δ=3mm/304

3、表面处理:设备内外表面抛光,确保无卫生死角。

加热面积         m2

0.95

受液槽容积       L

100

浓缩比重

1.2-1.4

电加热总功率     KW

15

电加热组

2

电加热介质

共同参数

浓缩或提取温度

45-100

1、罐上配置:A、压力表3件;B、温度计2件;C、防爆视镜、灯;D、真空压力表1件;E、清洗球3;F、安全阀2;G、液位视镜2件。

2、附件:配控制箱1件、温控仪2个。

加热介质

温度显示范围

0-200

循环耗水量     t/h

2.5






技术参数

性能说明

微型

提取浓缩机组

规格型号

ZNTD-200

电加热

外形尺寸(长×宽×高)

3161×1100×3000(mm)

提取罐

提取罐容积       L

200

1、提取罐结构:支耳安装,上下椭圆形封头,夹套加热,手动快开出渣。

2、表面处理:设备内外表面抛光,确保无卫生死角。

3、材质厚度:内胆δ=4mm/304;夹套δ=5mm/Q235-B;保温δ=2mm/304

4、设备附件:消泡器、3m2冷凝器、0.45m2冷却器、1.2L油水分离器、过滤器、药液泵、及系统内连接管道、阀门、仪表等

投料量        kg/批

20-60

加热面积         m2

1.25

夹套工作压力   MPa

<0.1

内胆工作压力   MPa

-0.09

电加热总功率     KW

18

电加热组       组

2

电加热介质

浓缩部份

浓缩罐容积       L

200

1、设备组成:本套设备由浓缩罐、真空缓冲罐、受液槽、真空泵及系统内连接管道、阀件、配套仪表等组成。

2、设备材质及厚度:内胆δ=4mm/304;夹套δ=5mm/Q235-B;保温δ=2mm/304;受液槽δ=3mm/304

3、表面处理:设备内外表面抛光,确保无卫生死角。

加热面积         m2

1.35

受液槽容积       L

200

浓缩比重

1.2-1.4

电加热总功率     KW

18

电加热组       组

2

电加热介质

共同参数

浓缩或提取温度

45-100

1、罐上配置:A、压力表3件;B、温度计2件;C、防爆视镜、灯;D、真空压力表1件;E、清洗球3件;F、安全阀2件;G、液位视镜2件。

2、附件:配控制箱1件、温控仪2个。

加热介质

温度显示范围

0-200

循环耗水量     t/h

4





技术参数

性能说明

微型提取浓缩机组

规格型号

ZNTD-300

电加热

外形尺寸(长×宽×高)

3492×1350×3228mm

提取罐

提取罐容积       L

300

1、提取罐结构:支耳安装,上下椭圆形封头,夹套加热,手动快开出渣。

2、表面处理:设备内外表面抛光,确保无卫生死角。

3、材质厚度:内胆δ=4mm/304;夹套δ=5mm/Q235-B;保温δ=2mm/304

1、设备附件:消泡器、5.4m2冷凝器、0.55m2冷却器、1.2L油水分离器、过滤器、药液泵、及系统内连接管道、阀门、仪表等

2、附:可移动楼梯1架(碳钢)。

投料量        kg/

30-100

加热面积         m2

1.9

夹套工作压力   MPa

<0.1

内胆工作压力   MPa

-0.09

电加热总功率     KW

24

电加热组

4

浓缩部份

浓缩罐容积       L

300

1、设备组成:本套设备由浓缩罐、真空缓冲罐、受液槽、真空泵及系统内连接管道、阀件、配套仪表等组成。

2、设备材质及厚度:内胆δ=4mm/304;夹套δ=5mm/Q235-B;保温δ=2mm/304;受液槽δ=3mm/304

3、表面处理:设备内外表面抛光,确保无卫生死角。

加热面积         m2

1.5

受液槽容积       L

300

浓缩比重

1.2-1.4

电加热总功率     KW

36

电加热组

4

共同参数

浓缩或提取温度

45-100

1、罐上配置:A、压力表3件;B、温度计2件;C、防爆视镜、灯;D、真空压力表1件;E、清洗球3;F、安全阀2;G、液位视镜2件。

2、附件:配控制箱1件、温控仪2个。

加热介质

温度显示范围

0-200

循环耗水量     t/h

8





技术参数

性能说明

微型提取浓缩机组

规格型号

ZNTD-500

电加热

外形尺寸(长×宽×高)

4039×1760×3621mm

提取罐

提取罐容积       L

500

1、提取罐结构:支耳安装,上下椭圆形封头,夹套加热,手动快开出渣。

2、表面处理:设备内表面抛光,确保无卫生死角,外表面全部处理抛光。

3、材质厚度:内胆δ=5mm/304;夹套δ=5mm/Q235-B;保温δ=2mm/304

1、设备附件:消泡器、9.2m2冷凝器、0.7m2冷却器、1.2L油水分离器、过滤器、药液泵、及系统内连接管道、阀门、仪表等

2、附:可移动楼梯1架(碳钢)。

投料量        kg/

50-167

加热面积         m2

2.5

夹套工作压力   MPa

常压

内胆工作压力   MPa

负压

电加热总功率     KW

36

电加热组

4

浓缩部份

浓缩罐容积       L

500

1、设备组成:本套设备由浓缩罐、真空缓冲罐、受液槽、真空泵及系统内连接管道、阀件、配套仪表等组成。

设备材质及厚度:内胆δ=5mm/304;夹套δ=5mm/Q235-B;保温δ=2mm/304;受液槽δ=4mm/304

2、表面处理:设备内表面抛光,确保无卫生死角,外表面全部处理抛光。

加热面积         m2

2.3

受液槽容积       L

500

浓缩比重

1.2-1.4

电加热总功率     KW

60

电加热组

4

共同参数

浓缩或提取温度

45-100

1、罐上配置:A、压力表3件;B、温度计2件;C、防爆视镜、灯;D、真空压力表1件;E、清洗球3;F、安全阀2;G、液位视镜2件。

2、附件:配控制箱1件、温控仪2个。

加热介质

温度显示范围

0-200

循环耗水量     t/h

12
